تعریف ترانسفورماتور قدرت نوع خشک:
◆به زبان ساده،ترانسفورماتور نوع خشکبه ترانسفورماتور قدرتی اطلاق می شود که در آن هسته و سیم پیچ ها در مایع عایق (روغن عایق) غوطه ور نشده اند.

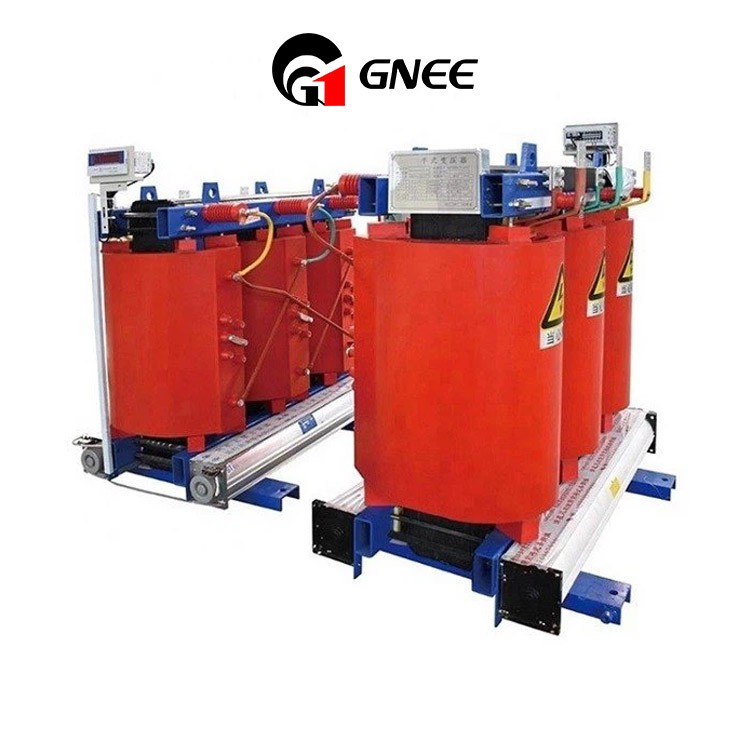

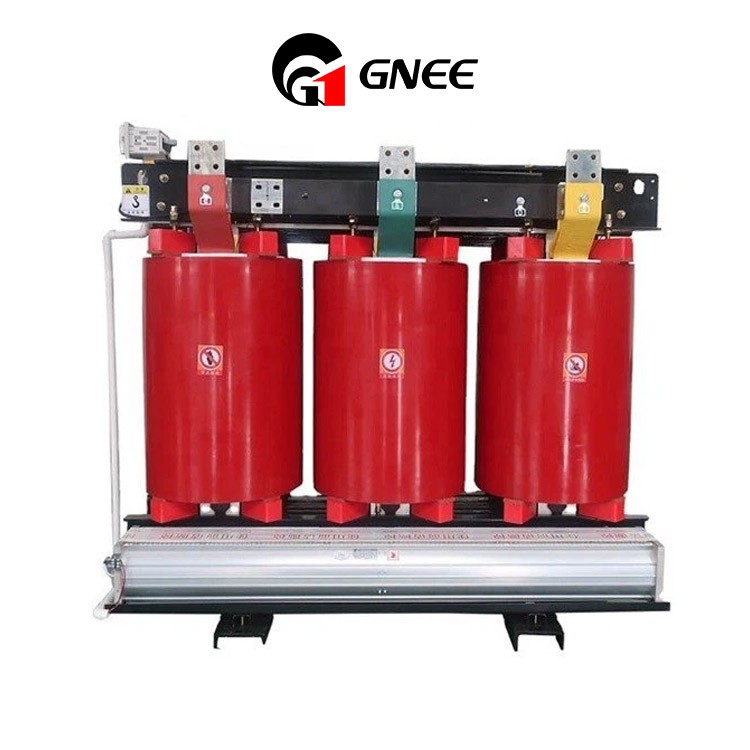

◆ عمدتا از یک هسته آهنی متشکل از ورق های فولادی سیلیکونی و یک سیم پیچ ریخته گری شده توسط رزین اپوکسی تشکیل شده است. برای افزایش عایق الکتریکی، یک سیلندر عایق بین سیم پیچ های فشار قوی و فشار ضعیف قرار می گیرد و سیم پیچ توسط لنت ها پشتیبانی و مهار می شود. ترانسفورماتور خشک ریخته گری اپوکسی در سیستم های توزیع برق استفاده می شود. تجهیزات برقی مهم از آنجایی که رزین اپوکسی یک ماده عایق جامد ضد شعله، ضد شعله و خود خاموش شونده است، هم ایمن و هم تمیز است. از این رو،ترانسفورماتورهای نوع خشک ریخته گری رزین اپوکسیبه طور گسترده ای مورد استفاده قرار می گیرند زیرا بدون روغن، مقاوم در برابر شعله هستند، تلفات عملیاتی کمی دارند و قابلیت های برجسته ای در پیشگیری از بلایا دارند. نسبت به نفت
ترانسفورماتورهای نوع و ترانسفورماتورهای نوع خشک روغن ندارند، بنابراین هیچ مشکلی مانند آتش سوزی، انفجار، آلودگی و غیره وجود ندارد و تلفات و صدا به سطح جدیدی کاهش می یابد که شرایطی را برای ترانسفورماتور و ولتاژ پایین ایجاد می کند. پانل در همان اتاق توزیع برق قرار می گیرد.
ساختار ترانسفورماتور و اصل کار
●سیم پیچ:
سیم پیچ قسمت مدار ترانسفورماتور است
●مفتول های مسی یا آلومینیومی را با کاغذ عایق پیچیده می کنند و سپس می پیچند.
●قسمت مدار ترانسفورماتور از سیم مسی یا سیم آلومینیومی ساخته شده و سیم پیچ های اولیه و ثانویه به صورت متحدالمرکز روی ستون هسته آهنی قرار می گیرند.
به منظور تسهیل در عایق کاری، سیم پیچ فشار ضعیف معمولا در داخل و سیم پیچ فشار قوی در خارج است. با این حال، برای ترانسفورماتورهای ولتاژ پایین و جریان بالا با ظرفیت زیاد، با توجه به دشواری تکنولوژی سیم سربی، سیم پیچ ولتاژ پایین اغلب خارج از سیم پیچ ولتاژ بالا قرار می گیرد.
